FT7001 USB DIO Card

FT7001 USB DIO Card

l  96个双向DIO

l  输入兼容TTL与CMOS电平

l  数字输出电流±24mA

l  分组管理：8bits X 12组

l 可以提供两路 5VDC * max 1A电源

概述：

FT7001是针对需要用到大量的IO的自动化相关项目而设计。产品采用USB 2.0高速通信，即插即用的安装最大程度降低了设置和配置时间，既保证用户安装方便，又尽可能满足了数据传输的实时性要求。出厂标准配备一个12VDC电源适配器和一根USB2.0高速传输Type A转B 线缆（MPN：FTUABMM15001）。

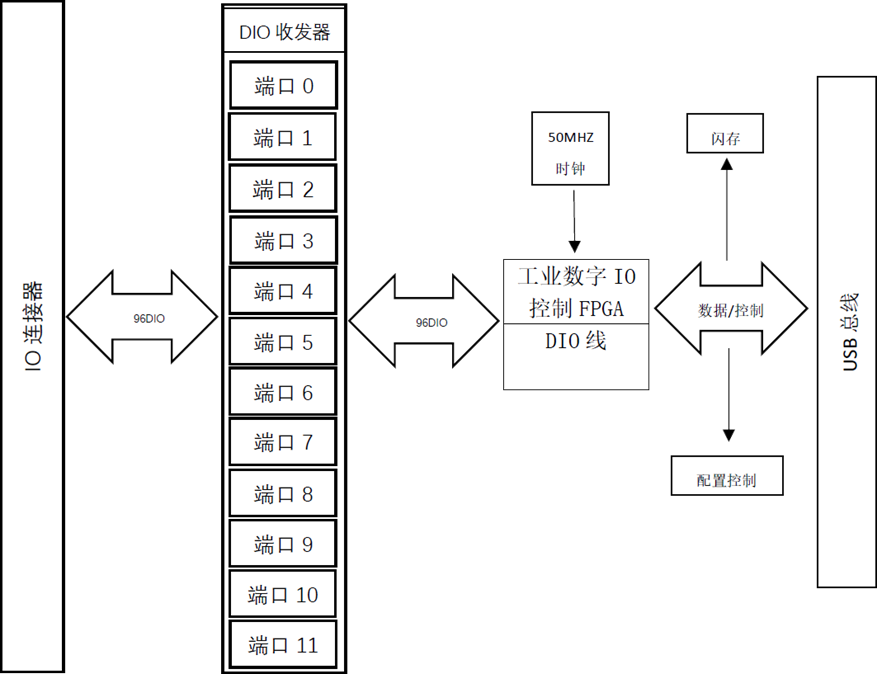

该产品最多支持96路双向IO，输入兼容TTL与CMOS电平，数字输出最大可达±24mA。

免费提供FT Studio和HWSuit工具支持。

系统支持：windows XP/10   Linux

软件兼容：LabVIEW   Visual Studio   FTStudio

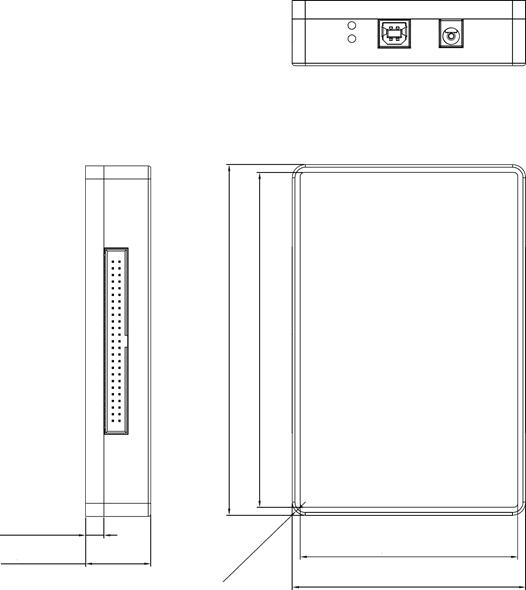

图 1 USB DIO FT7001的尺寸图

l  产品接口介绍：

产品对外IO接口使用两个2.54mm间距的IDC 50接口。关于连接器可用信号的详细信息也可以参阅产品外壳标签示意图。

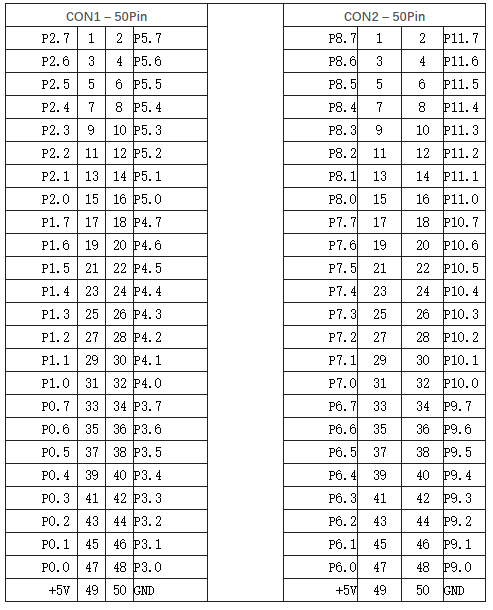

表1  左右连接器引脚定义

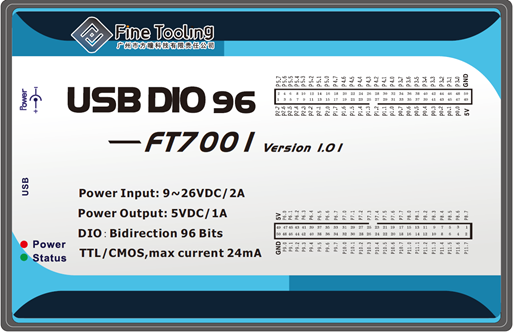

图 3 产品外壳标签示意图

l  电气性能：

FT7001可以按找Port设置为输入或者输出端口。用户通过FT7001的API接口直接进行配置。开机初始化后所有IO全部为输入弱上拉状态。

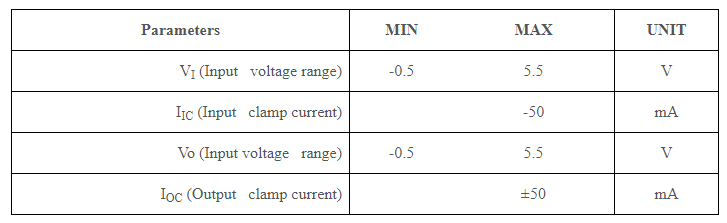

表2 极限电气参数 Absolute Maximum Ratings

Tips: Stresses beyond those listed under Absolute Maximum Ratings may cause permanent damage to the device. These are stress ratings only, and functional operation of the device at these or any other conditions beyond those indicated under Recommended Operating Conditions is not implied. Exposure to absolute-maximum-rated conditions for extended periods may affect device reliability.

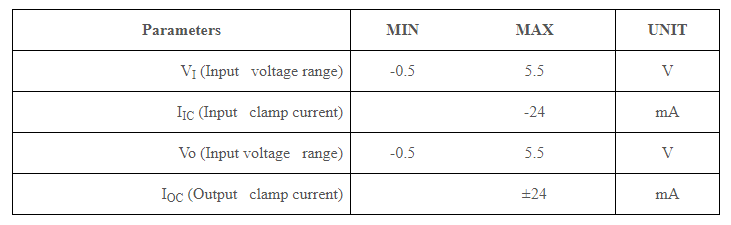

表3 推荐的工作电气参数 Recommended Operating Conditions
